FLEXIBLE KRYOGENE KOAXIALKABEL

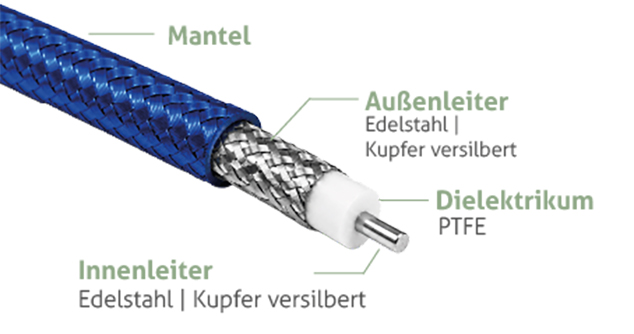

Flexible Koaxialkabel besitzen einen beweglichen Außenleiter aus Metallgeflecht ( StCuAg oder CuAg)  und Foliestrukturen.
Das Dielektrikum besteht aus FEP bzw PTFE Werkstoffen.  Sie ermöglichen eine flexible Verlegung und eignen sich besonders für Anwendungen mit wiederholter Bewegung.
Das dünnste Koaxialkabel ist 0,8mm.

Semi-Rigid-Koaxialkabel verfügen über einen geschlossenen, metallischen Außenleiter aus Edelstahl oder Kupfer.
Der Außenleiter sorgt für eine konstante Kabelgeometrie und führt somit zu einem engtolerierten Wellenwiderstand.
Der dünnste Außendurchmesser ist bei Semirigidkabel 0,51mm.

Ja, absolut. Wir liefern sowohl Meterware als auch komplett nach Kundenwunsch maßkonfektionierte Cable Assemblies.

• Passende Steckverbinder: Montiert mit kryotauglichen oder nicht-magnetischen Steckverbindern (z. B. SMA, 2.92mm, SMP).
• Geprüfte Qualität: Auf Wunsch inklusive individueller Test-Reports für Dämpfung und  Rückflussdämpfung (VSWR)
• Bundle-Optionen: Auch als mehrkanalige Kabel-Bundles (z. B. NON MAGNETISCH und geringen thermal Conductivity) lieferbar.

Empfehlung für Vakuumanwendungen

1. Grobreinigung

Staub und Partikel mit ölfreier Druckluft oder trockenem Stickstoff entfernen.

Anschließend mit fusselfreien Tüchern reinigen.

2. Entfettung

Reinigung mit hochreinem Isopropanol (IPA, 99,9 %) oder Aceton, sofern alle verwendeten Materialien kompatibel sind.

Keine rückfettenden oder silikonhaltigen Reinigungsmittel verwenden.

3. Feinreinigung

Mit frischen fusselfreien Tüchern und sauberem Lösungsmittel nachreinigen.

Während der Reinigung puderfreie Nitrilhandschuhe tragen, um Fingerabdrücke und Verunreinigungen zu vermeiden.

4. Trocknung

Vollständig an der Luft oder mit trockenem Stickstoff trocknen.

Es dürfen keine Lösungsmittelrückstände auf dem Kabel verbleiben.

5. Optionales Ausheizen (Bake-Out)

Für Hochvakuum- oder Ultrahochvakuum-Anwendungen (UHV) kann ein Bake-Out bei 100 °C bis 150 °C sinnvoll sein, sofern dies durch die jeweiligen Kabel- und Steckverbindermaterialien freigegeben ist.

Zusätzliche Hinweise für Ultrahochvakuum (UHV)

• Direkten Hautkontakt nach der Reinigung vermeiden.
• Gereinigte Kabel bis zur Installation mit Schutzkappen versehen und partikelfrei verpacken.
• Bei längerer Lagerung wird eine trockene und saubere Umgebung empfohlen.
• Ölhaltige Produkte, silikonhaltige Schmierstoffe und verunreinigte Druckluft sollten vermieden werden.

Materialhinweis

Für Vakuum- und UHV-Anwendungen empfehlen sich Konstruktionen mit ausgasungsarmen Materialien wie PTFE-, FEP- oder PFA-Isolationen sowie vakuumtauglichen Steckverbindern. Materialien mit hoher Ausgasungsneigung, wie PVC oder ungeeignete Weichmacher, sollten vermieden werden.

Wichtiger Hinweis:
Die finale Freigabe für den Einsatz in Ihrer Vakuumanlage liegt beim Betreiber der Anlage, da die zulässigen Reinheitsanforderungen je nach Vakuumniveau und Prozess variieren können. Wir empfehlen daher, die Reinigungs- und Qualifikationsschritte gemäß Ihren internen Vakuum- und UHV-Richtlinien durchzuführen.

• Meterware / Stangenware:
  • Semi-Rigid Kabel werden typischerweise in Standard-Straight-Lengths (Stangen) von 1,525 m bis 3,05 m (5 bis 10 Feet) geliefert. Zusätzlich stehen auf Anfrage Ringe bis zu 50ft zur Verfügung.
    Flexible/Hand-Formable Varianten sind auch auf Spule (Reel) in längeren durchgehenden Abschnitten lieferbar.
• Konfektionen: Bei konfektionierten Leitungen fertigen wir exakt nach Ihren Längen-Spezifikationen (von 25mm bis 15meter)

Ja. Für magnetfeldsensible Umgebungen (wie z. B. Quantencomputing, MRT-Systeme oder hochpräzise Forschungsmagnete) bieten wir speziell zertifizierte nicht-magnetische Kabel und Steckverbinder an:

• Materialien: Kupfer blank, Kupfer versilbert, Kupfer verzinnt
