KRYOGENE SEMI RIGID KABEL
Bei kryogenen Aufbauten ist das Koaxialkabel nicht nur Signalüberträger, sondern auch thermische Brücke. Diese Seite hilft Ihnen, Materialien und Semi Rigid - Kabeltypen schnell einzuordnen – von Edelstahl über CuNi bis NbTi.
Wer einen Aufbau bei tiefen Temperaturen plant, weiß: Die größte Herausforderung ist oft nicht das Signal selbst, sondern der Wärmeeintrag über die Leitungen.
Ein cryogenes Semi Rigid Kabel muss deshalb zwei widersprüchliche Anforderungen erfüllen:
- möglichst geringe thermische Leitfähigkeit
- gleichzeitig ausreichende elektrische Performance
Die Wahl des richtigen Materials entscheidet über Wärmelast, Dämpfung, mechanische Stabilität und Zuverlässigkeit im Betrieb.

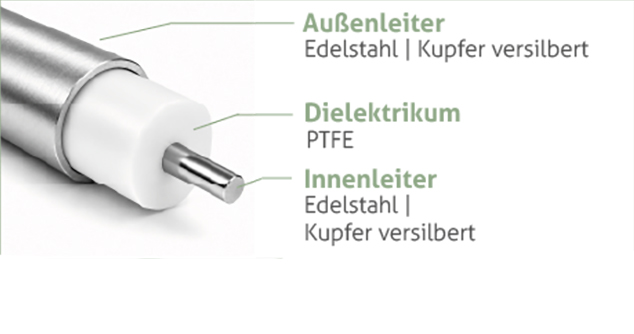

Aufbau

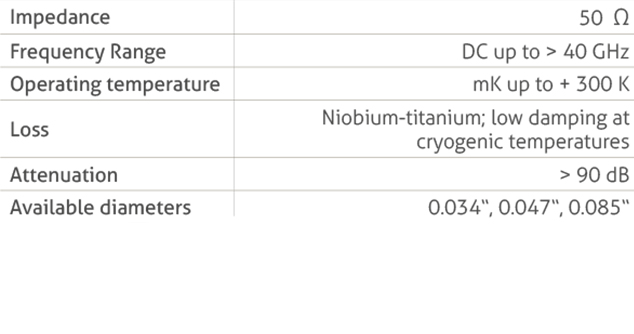

Eigenschaften
Welches cryogene Semirigidkabel ist das richtige?
- Semirigid aus Edelstahl: Anwendungen, bei denen Wärmeeintrag wichtiger ist als minimale Dämpfung
- Semirigid aus NbTi: Hochsensible Anwendungen, mit Fokus auf minimalen Wärmeeintrag und geringster Dämpfung
- Semirigid aus SS-SSSP: für hochfrequente Anwendungen, bei denen der Skin-Effekt genutzt werden kann
Welches Semi-Rigid Kabel eignet sich für Ihre Anwendung?
Bei der Auswahl eines kryogenen Koaxialkabels müssen stets Dämpfung, thermische Belastung, Einbauraum und Signalintegrität gegeneinander abgewogen werden. Die folgende Tabelle bietet einen ersten Überblick über typische Kabeltypen für Anwendungen, die von hochdichter Integration bis hin zu kritischen Signalwegen im Millikelvin-Bereich reichen.
Product Variants
| Description | Order No. | Outer Diameter | Dielectric Mat. | Material Inner Conductor | Material Outer Conductor |
|---|---|---|---|---|---|
| AN50085/UT085-CUSS | 14481 | 2.20 | Low-density PTFE | Silver-plated Copper | Copper Lined Stainless Steel |
| EZ-86-NBTI | 23033 | 2.18 | PTFE | NbTi | NbTi |
| EZ-47-SS-SS | 23054 | 1.19 | PTFE | Stainless Steel | Stainless Steel |
| EZ-86-SSP-SS | 23218 | 2.18 | PTFE | Silver-plated 304 Stainless Steel | Stainless Steel |
| EZ-86-SS-SS | 23349 | 2.18 | PTFE | Stainless Steel | Stainless Steel |
| EZ-34-SS-SS | 23355 | 0.86 | PTFE | Stainless Steel | Stainless Steel |
Noch nicht sicher, welches Kryogene Kabel das richtige für Ihr Setup ist?
Während unserer technischen Beratung erarbeiten wir gemeinsam, welche Lösung am besten zu Ihrem Frequenzbereich, Ihrer thermischen Belastung und Ihren mechanischen Anforderungen passt.
